重復型聯網記錄儀 LogEt 260 說明書




1.安全說明
為確保您正確安裝使用本產品,請認真閱讀并嚴格遵守以下條款：

電 池:	① 請使用原裝電池，不可使用其他電池，以防損害設備或引起其他故障 ②不可私拆、擠壓、擊打、加熱電池，也不可將電池置于火中，不然可能引起電池爆炸，引發火災
外 接 電 源:	①需要外部供電時,請使用本設備配置的電源適配器，不可使用其他不符合技 術規格的電源適配器，否則可能損壞儀器設備，甚至導致引起火災 ②如果長期不使用設備，應切斷外部電源，防止燒毀設備、引起火災，并每月給設備做一次充放電維護，保持鋰電池的活性
設 備:	①在易燃、易爆氣體環境中，不得使用該設備，否則可能引起爆炸、火災 ② 使用設備過程中， 如果設備發出燒焦等異味，應立刻切斷設備電源，并及 時聯系廠家或供應商

2.注意事項
•  設備若長期不使用，應取下存放在包裝盒內保持干燥、陰涼的環境中；
•  用戶不可對本設備做任何未經許可的更改。任何未經許可的更改都可能影響設備的 精度、   甚至損壞本設備；
•  不要將設備置于室外使用，以免雨水、雷電等惡劣天氣導致儀器短路、燒毀等故障；
•  當記錄儀長時間處于離線狀態時（無數據上傳），請確認設備的聯網狀態；
•  請在記錄儀測量范圍內使用；
•  請勿用力沖擊本記錄儀；
•  記錄儀各測量值可能會受如下因素影響：
溫度誤差：
•  放置在測量環境中穩定時間太短；
•  靠近熱源、冷源或直接處于暴曬太陽狀態下；
濕度誤差：
•  放置在測量環境中穩定時間太短；
•  長期處于蒸汽、水霧、水淋或冷凝環境中；
污染：
•  處于粉塵或其他污染環境中。

產品概述

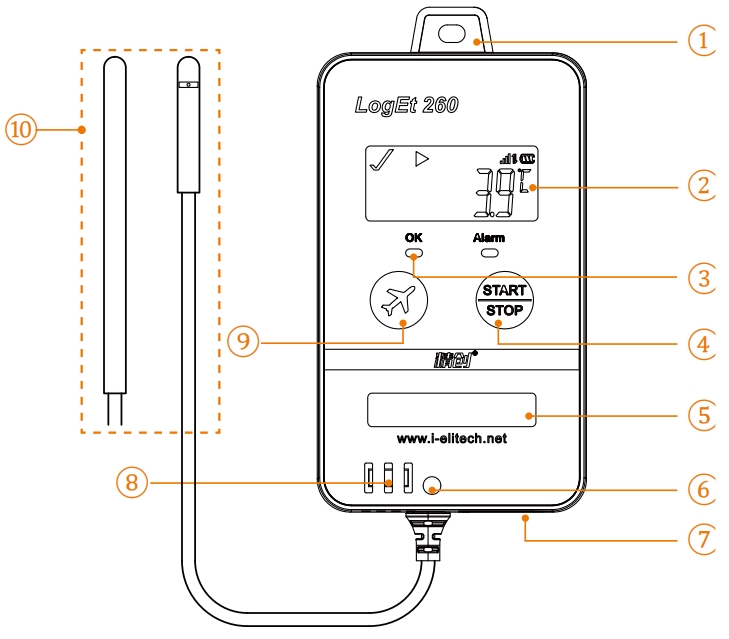

①背置掛孔  ②液晶顯示屏  ③LED指示燈  ④啟停按鍵  ⑤序列號

⑥光照傳感器  ⑦供電+數據接口  ⑧內置傳感器  ⑨激活/飛行模式按鍵  ⑩外置傳感器

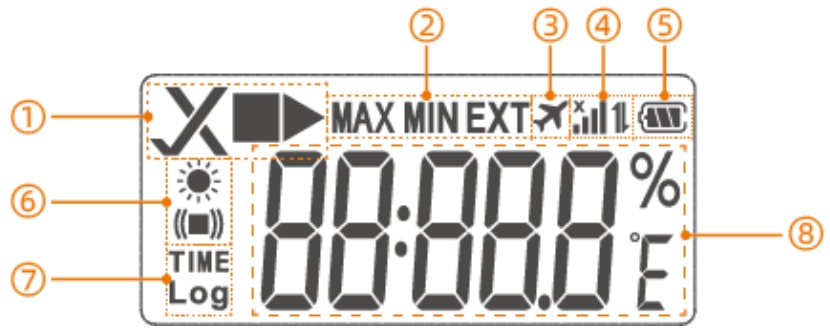

①工作狀態  ②功能說明  ③飛行模式  ④信號狀態  ⑤電池電量

⑥光照、震動報警標志  ⑦時間、記錄條數  ⑧溫濕度值

*注：為保證數據可靠性，當電池電量小于等于20%時(為10%～20%）， 請不要開啟記錄

型號	LogEt 260 T	LogEt 260 TH	LogEt 260 TE	LogEt 260 THE	LogEt 260 TLE
探頭 類型	內置溫度	內置溫濕度	外置溫度+內置溫度	外置溫濕度+內置溫度	外置超低溫+內置溫度
測量 范圍	-30℃~60℃	-30℃~60℃ 0%RH~100%RH	外置：-40℃~85℃ 內置：-30℃~60℃	外置：-40℃~85℃ 內置：-30℃~60℃ 0%RH~100%RH	外置：-200℃~150℃ 內置：-30℃~60℃
精度	±0.5℃	±0.5℃ ±5%RH	±0.5℃	±0.5℃ ±5%RH	±0.5℃( -40℃~85℃) ±1℃(- 100℃~150℃) ±2℃(其他)

注：內置探頭請勿在充電時使用，以免造成溫度異常；請勿在0℃以下環境充電；

技術參數

震動范圍	0g~16g
光照強度范圍	0~52000Lux
分辨率	0.1℃/0.1%RH/0.1g/1Lux
按鍵	雙按鍵設計
指示燈	紅綠、紅藍LED指示燈
顯示屏	斷碼顯示屏
定位方式	LBS+GPS(選配)
存儲容量	10萬組
影子數據	前置+后置
正常記錄間隔	1min~24h;默認：5min
正常上傳間隔	5min~24h;默認：10min
報警記錄間隔	1min~24h;默認：2min
報警上傳間隔	5min~24h;默認：5min
數據上傳方式	4G
循環記錄	自動循環覆蓋
報警模式	超限、低電量
電池類型	3.7V聚合物鋰電池3000mAh
OTA升級	可通過數據管理軟件
防水等級	IP65(內置)
工作環境	-30℃~60℃,  0%RH~100%RH(無冷凝)
存儲環境	15~30℃,  20~75%RH
規格尺寸	115×61.3 ×26 (mm)

操作說明
1.設備添加
使用微信掃描下方二維碼，打開“精創云管家”小程序(以下簡稱小程序) ；
根據提示進行注冊、登錄、添加設備。

2.激活

長按按鍵5秒，屏幕正常顯示，說明設備已激活

注：點擊按鍵屏幕正常顯示，說明設備已激活；

3.飛行模式
開啟：長按按鍵5秒，屏幕顯示標識說明飛行模式啟動成功；
關閉：長按按鍵5秒，屏幕標識消失說明飛行模式已關閉；
注：其他飛行模式的開啟和關閉，請通過平臺或APP進行操作。

4.啟動記錄

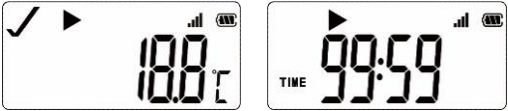

長按按鍵5秒，屏幕顯示標識，  說明啟動記錄成功；如標識閃爍顯示，則進入延時倒計時狀態，延時結束后，自動啟動記錄；


5.停止記錄
長按按鍵5秒，屏幕顯示 ■ 標識說明停止記錄成功；

6.數據導出

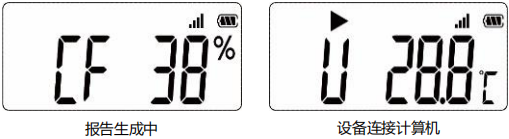

設備通過數據線連接到計算機USB接口，將自動生成PDF+CSV格式數據報告。您可以將生成的報告 拷貝到您的計算機中以便保存。


LED指示燈說明

設備狀態/操作	LED顯示			觸發方式
故障、低電量 (5%以下)			無顯示	短按按鍵
未配置			同時閃爍2次	短按按鍵
未激活			同時閃爍2次	短按按鍵
未啟動			同時閃爍1次	短按按鍵
啟動記錄			閃爍5次	長按右鍵5s
啟動延時/定時			交替閃爍1次	按鍵/10S自動閃爍
記錄中			閃爍1次（正常）
			閃爍1次（報警）
停止記錄			閃爍5次	長按右鍵5S
已停止			閃爍2次（正常）	短按按鍵
			閃爍2次（報警）
報告生成中			交替閃爍1次	/
USB連接中			常亮	接入USB
清除報告標志			同時閃爍	長按左鍵鍵5S（USB已連接）
通信異常			同時閃爍3次	進行網絡連接時閃爍
進入飛行模式			閃爍5次	長按左鍵5s
退出飛行模式			閃爍5次	長按左鍵5S
